HRBXZ-270kVA-270kV串聯諧振試驗裝置

一、被試品對象及試驗要求

1、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

2、110kV及以下電壓等級GIS，開關等變電站設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過265kV，試驗時間1min。

3、110kV/63000kVA主變的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過160kV，試驗時間1min。

4、110kV/300mm2電纜0.2km的交流耐壓試驗，電容量≤0.0294uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。

5、10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.126uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

二、工作環境

1.環境溫度：－100C –500C;

2.相對濕度：≤90%RH;

3.海拔高度: ≤1000米；

三、裝置主要技術參數及功能

1.額定容量：270kVA；

2.輸入電源：單相220或三相380V電壓，頻率為50Hz；

3.額定電壓：45kV； 90kV；135kV；270kV；

4.額定電流：6A；3A；2A；1A；

5.工作頻率：30-300Hz；

6.裝置輸出波形：正弦波

7.波形畸變率：輸出電壓波形畸變率≤1%；

8.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

9.溫升：額定負載下連續運行60min后溫升≤65K；

10. 品質因素：裝置自身Q≥30(f=45Hz)；

11. 保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

12. 測量精度：系統有效值1.5級；

四、設備遵循標準

GB10229-88《電抗器》

GB1094　　　　　　　　《電力變壓器》

GB50150-2006　　　　　《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96 《外殼防護等級》

GB2900　　　　　　　　《電工名詞術語》

GB/T16927.1~2-1997　　《高電壓試驗技術》

五\裝置容量確定

設計六節電抗器，則單節電抗器為45kVA/45kV/1A/110H，裝置總容量為270kVA。

驗證：1、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

使用電抗器兩節串聯（系數1.1）三組并聯，則L=110×2×1.1/3=80.67H ，則：

試驗頻率：f=1/2π√LC=1/(2×3.14×√80.67×0.1945×10-6)=40.18Hz

試驗電流：I=2πfCU試 =2π×40.18×0.1945×10-6×52×103=2.55A

2、110kV/300mm2電纜0.2km的交流耐壓試驗，電容量≤0.0294uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。

使用電抗器三節串聯（系數1.2）兩組并聯，則L=110×3×1.2/2=198H ，則：

試驗頻率：f=1/2π√LC=1/(2×3.14×√198×0.0294×10-6)=66Hz

試驗電流：I=2πfCU試 =2π×66×0.0294×10-6×128×103=1.56A

3、110kV/63000kVA主變的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過160kV，試驗時間1min。

使用電抗器四節串聯（系數1.2），則L=110×4×1.2=528H ，則：

試驗頻率：f=1/2π√LC=1/(2×3.14×√528×0.02×10-6)=49Hz

試驗電流：I=2πfCU試 =2π×49×0.02×10-6×160×103=0.99A

4、10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.126uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

使用電抗器六節并聯，則L=110/6=18.33H ，則：

試驗頻率：f=1/2π√LC=1/(2×3.14×√18.33×1.126×10-6)=35Hz

試驗電流：I=2πfCU試 =2π×35×1.126×10-6×22×103=5.45A

裝置容量定為270kVA/270kV，分六節電抗器，電抗器單節為45kVA/45kV/1A/110H，使用電抗器串并聯能滿足上述被試品的試驗要求。

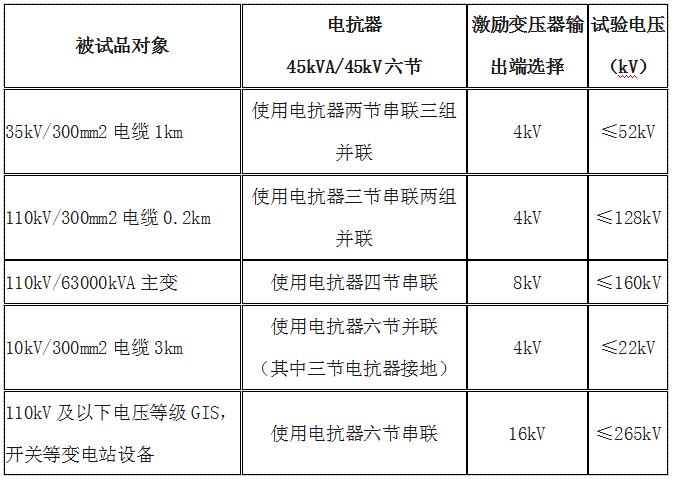

試驗時設備使用關系列表

六、系統配置及其參數

1.激勵變壓器JLB-15kVA/4/8/16kV/0.4kV 1臺

a)額定容量：15kVA；

b)輸入電壓：0-400V，單相；

c)輸出電壓：4/8/16kV

d)結構：干式；

e)重量：約75kg；

2.變頻電源HRBXZ-F -15kW/220/380V1臺

a)額定輸出容量：15kW

b)工作電源： 220/380±10%V（單/三相），工頻

c)輸出電壓：0 –400V，單相，

d)額定輸入電流：37.5A

e)額定輸出電流：37.5A

f)電壓分辨率： 0.01kV

g)電壓測量精度：1.5%

h)頻率調節范圍：30 – 300Hz

i)頻率調節分辨率：≤0.1Hz

j)頻率穩定度： 0.1%

k)運行時間：額定容量下連續60min

l)額定容量下連續運行60min元器件較高溫度≤65K;

m) 噪聲水平：≤50dB

n)可實現以下功能

1）變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；

2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性；

3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統

可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等, 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性；

4）參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗模式、電容電感頻率互換計算、參數設置提示以及幫助等參數進行設置或選擇；

5）試驗模式：觸摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等；

6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；

7）數據存儲功能：試驗結果保存（手動保存）、打印、上傳、回查等

① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態?？蓪?shù)保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；

② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打印或利用設備所攜帶打印機打??；（打印機屬客戶自選，若客戶有此需求，須在合同中予以特別寫明）

8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0%；

9）調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、200-300Hz、按需設置，可加快調諧過程；頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在調諧效率與調諧精準度之間取得優化平衡；

10）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；

P）重量：約18kg；

3.高壓電抗器DK-45kVA/45kV6節

a)額定容量：45kVA;

b)額定電壓：45kV；

c)額定電流：1A；

d)電感量：110H/單節；

e)品質因素：Q≥30 (f=45Hz)；

f)結構：干式；

g)重量：約45kg；

4.電容分壓器FR-270kV/500pF1套

a)額定電壓：270kV；

b)高壓電容量：500pF

c)介質損耗：tgσ≤0.5%；

d)分壓比：3000：1

e)測量精度：有效值1.5級;

f) 重量：約26kg；

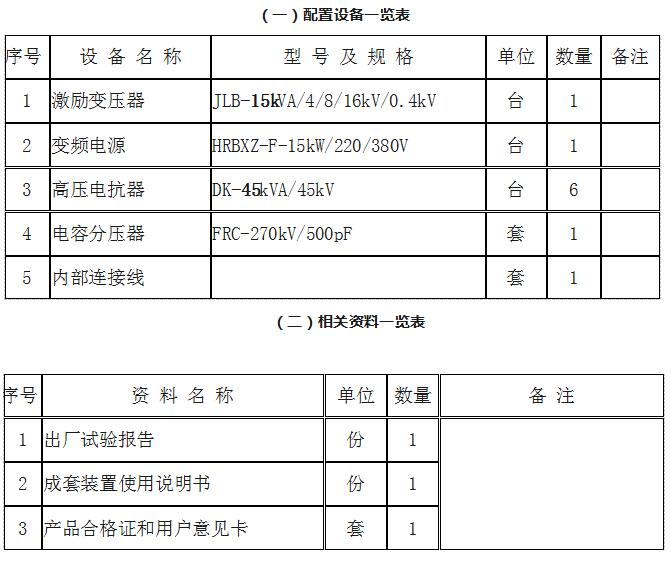

七、供貨清單一覽表
