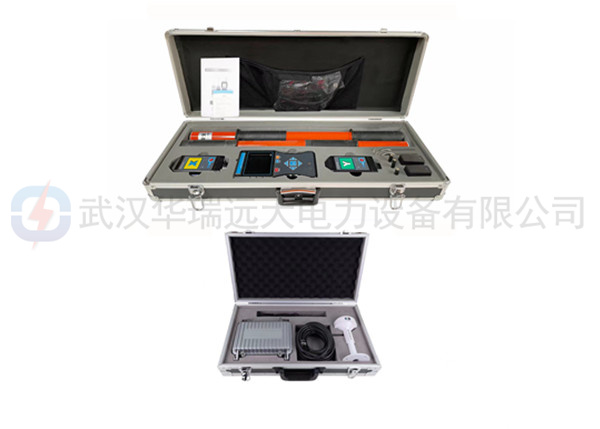

1.網絡基站定相核相儀，簡稱網絡基站定相核相儀，是為了解決同時遠程在線測試高低壓相位、核相、頻率、驗電等而研發制造的。通過網絡基站定相，可以準確識別標準A相、B相、C相，完成統一色標工作。本產品具有普通無線高壓核相儀、無線高壓衛星授時定相核相儀、無線高壓驗電器產品的功能，用戶可以根據實際需要選購?fù)瑫r(shí)帶電流測試功能的鉤式探測器。

2.全球衛星定位系統：基站、手持接收器都內置六合一多模衛星授時模塊，支持多種衛星導航系統，包括中國的 BDS（北斗衛星導航系統），美國的GPS，俄羅斯的GLONASS，歐盟的GALILEO，日本的QZSS以及衛星增強系統SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32個跟蹤通道，可以同時接收六種衛星授時系統的GNSS信號，并且實現聯合授時及定位，確保測試精準。

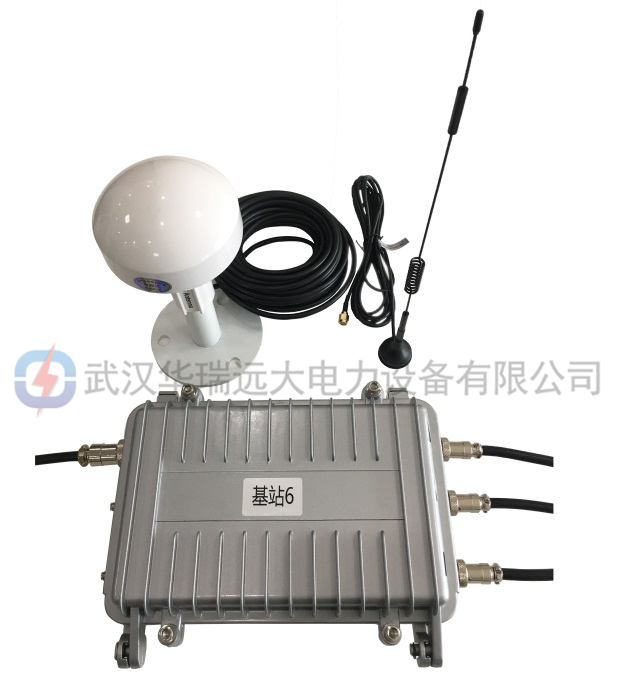

3.基站群：基站群由多個基站組成，本系統設計可以兼容255個基站?；静捎萌T鋁外殼，防水設計，安裝于10kV變壓器二次輸出端。其內置GPS模塊、4G模塊、315MHz/433MHz無線通訊模塊，作為參考標準源，基站將采集到的相位、頻率等信號通過互聯網傳送給服務器，基站檢測到的數據作為比對標準源，采集器檢測到的數據與基站源數據對比。

4.服務器群：多個服務器組成服務器群，服務器可以分別接收基站、手持接收器、采集器傳來的數據。服務器先將采集器的數據與基站的數據進行分析對比，得出相位差等參數，再將分析結果發送給各手持接收器，手持接收器使用人員就能實時接收任一采集器所檢測到的相位信息，可以準確識別標準A相、B相、C相，包括地下室沒有任何通訊信號的場所定相核相，并統一色標工作。

功    能無線高壓衛星授時語音核相，頻率、相位、相序、驗電測試

電    源 接收器： DC 7.4V 可充鋰電池

探測器： DC 3.7V 可充鋰電池

USB充電接口，連續工作約10小時

核相模式 衛星秒脈沖精準模式、衛星授時模式、普通模式

傳輸方式 315MHz、433MHz無線傳輸

核相距離 衛星授時模式距離不受限制，達500km以上

普通核相模式距離160m

顯示模式 3.5寸真彩液晶屏顯示

量    程 核相電壓等級：AC 1V～550kV

相位：0°～360°

頻率：45Hz～75Hz

分 辨 力 1°；0.1Hz

精    度(23℃±5℃，80%RH以下) 衛星授時核相：≤±5°

普通核相：≤±10°

頻率：≤±2Hz

相別定性 XY兩接收器顯示的實時相角差在0°～30°為同相； XY兩接收器實時相角差在90°～150°或210°～270°為異相

語音功能 同相、異相、X信號正常、Y信號正常等語音功能

持續核相時間 在衛星授時模式下，衛星授時成功后，若無衛星信號可持續核相30分鐘以上，滿足地下室、礦井下核相

絕緣桿尺寸 拉伸后長約3m；收縮后長約0.6m(可選購5米桿)

核相方式 接觸核相：35kV及以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作)

非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相。(帶絕緣桿操作)

驗電指示 探測器“嘟--嘟--嘟”蜂鳴聲

換    檔 自動換檔

采樣速率 2次/秒

首次搜星時間 第一次開機搜星時間約3分鐘，開機后第二次搜星時間約30秒，后續熱啟動約1秒，搜索衛星時主機正面水平朝天；

授時精度 小于30nS

儀表尺寸 探測器：長寬厚145mm×60mm×48mm

接收器：長寬厚250mm×100mm×40mm

背光控制 按上下箭頭鍵調整背光亮度

感應強度控制 根據感應的電場強弱不同，探測器能自動控制放大倍數，便于排線密集場所核相

數據保持 測試模式下按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持

退出功能 按ESC鍵退出當前功能界面，返回上級目錄

數據查閱 按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據

搜星指示 搜索衛星時動態顯示“----”符號

自動關機 接收器開機約30分鐘后，儀表自動關機

探測器開機約15分鐘后，儀表自動關機

額定電流 探測器：35mA max；接收器：300mA max

電池電壓 當電池電量不足時：探測器電源指示燈慢閃，提醒充電；接收器電池電壓低符號顯示，提醒充電

儀表質量 探測器：205g(含電池)

接收器：395g(含電池)

絕緣桿：1.45kg

總質量：14.6kg(含儀表箱)

工作溫濕度 -10℃～40℃；80%Rh以下

存放溫濕度 -10℃～60℃；70%Rh以下

干    擾 無特強電磁場；無433MHz、315MHz同頻干擾

絕緣強度 絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間)

探測器：2000V/rms(絕緣桿連接頭與探測器頂部之間)

接收器：2000V/rms(外殼前后兩端之前)

結    構 防滴漏Ⅱ型、IP63

適合安規 GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求

符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準
