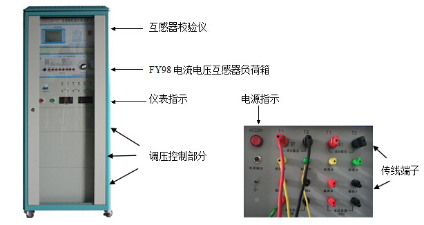

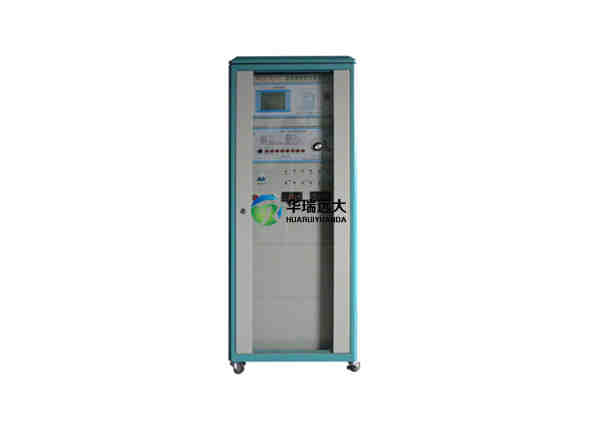

HRYD-CPTS全自動互感器校驗裝置主要由HRYD-CPTS型互感器校驗儀、HRFY98電流電壓負載箱、調壓控制部分、專用測試線、大電流導線、自升流電流標準、自升壓電壓標準、專用聯機線、互感器校驗軟件等主要部分組成。

下面將對各部分做具體說明。

互感器校驗儀主要特點

⑴.采用320×240點陣液晶，可視范圍大，帶長壽命背光照明，方便使用；

⑵.全中文操作界面，界面美觀；

⑶.百分表、比差、角差采用特大字體顯示，方便用戶觀測；

⑷.完全滿足JJG314-2010和JJG314-2010要求，自動定點，自動采樣，自動化整；

⑸.用戶可以選擇全自動電腦控制，自動校驗儀控制，手動控制三種測量方法；

⑹.自動切換負載箱，減少人工操作，降低操作失誤；

⑺.自動判斷極性錯誤，變比錯誤；

⑻.上位機軟件可以顯示誤差曲線；

⑼.上位機軟件具有虛擬儀器開放功能；

⑽.徹底解決S級測量問題；

⑾.自動切換量程；

⑿.采用先進獨特電路和DSP技術完美結合，徹底解除阻容移相電路不穩定的問題。

HRYFY98負荷箱主要特點：

⑴.可以通過計算機軟件操作負載箱；

⑵.有燈光提示，讓用戶直接觀測檔位；

⑶.采用進口標準機箱，美觀大方。

⑴.測量范圍:

同相分量(%): 0.0001～200.0         分辨率:0.0001

正交分量(分):0.001～700.0           分辨率:0.001

阻抗(Ω):0.0001～20.0                  分辨率:0.0001

導納：0.0001～20.0              分辨率:0.0001

⑵.基本誤差:

同相分量:ΔX=±（X×2%＋Y×2%）±Dx

正交分量:ΔY=±（Y×2%＋X×2%×34.38）±Dy

           “X”、“Y”——儀器的顯示值

           “Dx,Dy”——儀器的量化誤差

百分表:    1.5級

輸出電流、輸出電壓：   2級

⑶.工作范圍：

電流：（1%－149%）In    （In =5A）

          （5%－149%）In    （In =1A）

電壓：（5%－149%）Un    （Un =100V，150V，100V/）

          （5%－149%）Un    （Un =100V/3）

⑷.工作負荷：

電流：TO對TX＜0.12Ω       cosΦ=1

電壓：a對x＜0.25VA        （100V）

⑸.極性錯誤指示

額定工作電流（電壓）的5%以上，誤差超過180%時，應對如極性指示。

注意：如果大于額定工作電流（電壓）的10%以上，仍未出現應有的極性指示，說明軟件有故障，請不要再增加電流（電壓），以免燒壞儀器。

⑹.變比錯誤指示：

額定工作電流（電壓）的5%以上，誤差超過30%而小于180%時，應有變比錯誤指示。

⑺.絕緣和耐壓試驗及說明：

端子TX和（）相通

電源插座對外殼能承受1.5kV,1min耐壓

⑻.外形尺寸：（L 375×W 330×H 140）㎜3

⑼.重量：10㎏

HRFY98負荷箱主要技術指標：

型號: FY98                               試驗電壓：2kV

功率因素：0.8，1.0                   額定頻率：50Hz

額定電流：5A                           額定電壓：100V

電流范圍：5%～120%               電壓范圍：20%～120%

額定容量（電流）：2.5～60VA （電壓）1.25～158.75VA

準確度(電流):±3%±0.025VA     （電壓）±3%±0.1VA

裝置主要技術參數：

1.工作電源：AC220V±10% 50Hz±10%

2.工作環境：溫度0℃～+40℃

3.相對濕度≤85%（25℃）

4.調壓控制輸出容量：8kVA（250V 30A）可根據要求擴展

5.調壓器調節細度：優于0.04V

6.互感器測試臺細調節采用了調壓器技術，使測試點的定位更加快速、準確。

7.大屏液晶顯示：屏幕尺寸不低于5.7，分辨率不低于320X240

8.高度集成化：誤差，信號狀態全部集成在校驗儀顯示器上.

9.高度智能化：二次開路，接線錯誤，變比錯誤，急性錯誤等報警信息直接顯示在校驗儀液晶上面

10.互感器測試臺內置雙重過流過壓保護，第一道保護為臺子內置的電流繼電器和電壓繼電器，當電流或電壓信號超過設置值時臺子能夠自動復位進行斷電保護，第二道保護為軟件保護，當在軟件界面設備了保護電流后，臺子的電流信號超過設置值也能夠復位進行斷電保護，其中過電壓保護具備自動回零功能；

11.臺子集成了報警燈當做電壓實驗時警示燈能夠自動閃爍報警。

12.面板上集成各種信號指示燈，可以通過指示燈判斷臺子當前的運行狀態和實驗對象及能夠通過信號燈對臺子的運行狀態進行監視。

13.軟件界面必須采用當前最流行的編程語言，方便維護和升級，能夠更換軟件的各種顯示皮膚，且內置皮膚不低于50種.

14.軟件能夠?qū)Ω鱾€(gè)通道任意設定，當某一個通道故障時，軟件設置界面可以跳過，不影響實驗。

15.用戶能夠手動修改各個精度等級的誤差限值。

16.檢定信息錄入界面設計合理，且豐富，留有后臺，方便試驗人員操作，自動上傳數據到營銷生產調度平臺，可以選擇性的下載營銷系統的任務工單.

17.測試過程中支持任意的誤拔線，臺子能夠報警和保護

18.臺子具有手動控制功能

19.調壓輸出通、斷控制；電流電壓的升降控制,負載箱檔位切換；

20.監視功能：具有調壓器輸入、輸出電壓電流監視；

21.數據顯示功能：具有百分比、比差、角差等數據顯示；

22.保護功能：具有試驗回路接地檢測指示、過電壓、過電流保護等，并具有過保提示功能，其中過電壓保護具備自動回零功能；具有手動應急按鈕及空開保護
