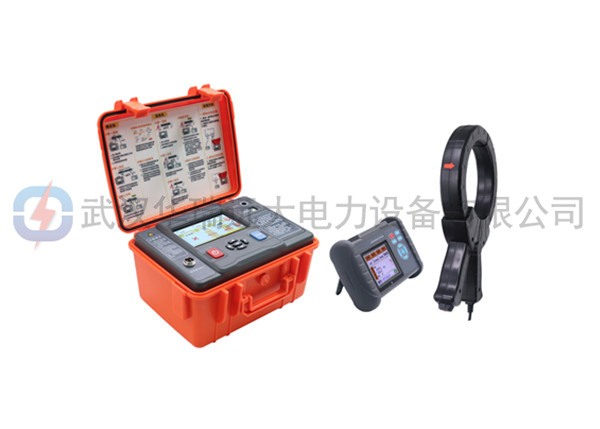

產品介紹：智能型帶電電纜識別儀，又名電纜識別儀、多功能電纜識別儀、智能電纜識別儀，是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別功能儀表由發射機、發射電流鉗/發射直連測試夾、接收機、接收柔性電流鉗等組成，帶電電纜識別時，可以在接收機預先標定20條電纜，再到遠端識別，大大節省工程人員往返操作時間，提高作業效率。
發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大容量可充電鋰電池，自動阻抗匹配，全自動保護。主機采用5.0寸電容觸摸LCD實時顯示輸出電壓、輸出電流、回路阻抗（直連法），采用智能人機交互界面設計，支持觸摸手勢操作，具有方便易用、操作流暢、提高操作效率等特點。
產品別名：電纜識別儀、多功能電纜識別儀、智能電纜識別儀、帶電電纜識別儀、電纜查找儀、
1.耦合法（帶電識別）
2.直連法（停電識別）
3.電纜識別成功打√，更直觀
（嚴格判斷機制，杜絕誤判 ）
4.采用先進濾波處理，杜絕誤判
（抗干擾更強，Max 150A/50Hz）
5.輸出6種帶方向頻率
（640Hz、1.28KHz、2.56KHz、3.84KHz，6.50KHz，8.05KHz）
6.鎧裝破損模式
（信號泄露一樣能測）
7.同時標定20根電纜，不用來回跑
8.采用電容屏，操作更便潔
9.顯示輸出電壓、輸出電流、回路阻抗
10.USB更新固件，體驗技術更新
1、發射機技術規格
功 能：輸出復合脈寬頻率信號，信號耦合輸出，信號直連輸出，顯示輸出電壓、輸出電流、回路阻抗，剩余電池電壓，發射狀態動態指示
電 源：帶電識別型號：9.6V/6Ah鋰電池，滿電連續工作約8小時(3檔輸出)
停電識別型號:9.6V/3.8Ah鋰電池，滿電連續工作約6小時（3檔輸出）
輸出方式：帶電識別型號：自動識別，帶電識別時卡鉗耦合；停電識別時直連輸出
停電識別型號：僅停電識別直連輸出
頻 率：6種可調：640Hz、1.28KHz、2.56KHz、3.84KHz，6.50KHz，8.05KHz
輸出接口：防水航空插座
輸出功率：最大10W，5檔可調，自動實時阻抗匹配
輸出電壓：峰峰值最大約：110V
鎧裝破損模式：有
發 射 鉗 內徑：φ125mm 線長：3米
直連夾鉗 口徑：最大24mm 線長：1米
低壓直連夾鉗：選配件，可用于400V及以下運行中電纜識別
發射鉗磁飽和：40A（50Hz）
人機交互換：實體按鍵、電容屏觸摸、手勢識別
自動關機：有，無操作無輸出30分鐘自動關機，時間可設置
自動待機：有，默認無操作5分鐘自動降低屏幕亮度以節省電量，時間可設置
外部電壓檢測：有，最高150V
充電接口：圓形充電接口，DC標識
充 電 器：10.95V/2A DC充電器
固定件更新：支持，通過USB更新
發射機尺寸：275mm×226mm×150mm
LCD尺寸：長寬120mm×70mm；顯示域110mm×62mm
工作溫度：-10℃～40℃
存儲條件：-20℃~50℃，≤95％RH, 無結露
工作溫度：-10℃～40℃
存儲條件：-20℃~50℃，≤95％RH, 無結露
儀表質量：發射機約2.28kg；發射鉗約1.12kg；直連測試夾約170g,總質量約4.44kg
耐 壓：AC 3700V/rms(儀器箱頂面與底面之前)
電磁特性：IEC61326(EMC)
參考安規：IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)
2、接收機技術規格
功 能：帶電電纜識別、停電電纜識別、單芯線電纜識別、具有FHD算法
電 源：8.4V/2500mAh可充鋰電池，USB充電接口，滿電連續工作約6小時
接收頻率：6種：640Hz、1.28KHz、2.56KHz、3.84KHz，6.50KHz，8.05KHz
增 益：4檔
唯一性識別：有，目標電纜顯示（√）
濾波方式：硬件濾波+DSP數字濾波
FHD算法：支持，儀表直接出結果，極大降低現場人員使用要求
標定數量：可標定電纜數量：1～20條
識別條件：電流，接收信號與發射信號的電流百分比在標定值70%-130%之間為識別成功條件之一
信號編碼，接收機通過算法解碼識別，與發射機輸出編碼一致為識別成功條件之一
信號相位，接收機通過算法提取相位，與標定值對比<30°為識別成功條件之一
電流方向，接收機判斷電流信號方向，與標定值對比一致為識別成功知件之一
顯示模式：3.5寸真彩液晶屏顯示，彩色圖標指示
接收機尺寸：172mm ×106mm ×42mm
柔性電流鉗：內徑：φ200mm 信號線長：1.8米
檢測范圍：停電識別：線圈可檢測回路電阻為0Ω～30kΩ的復合脈寬頻率信號；一般可以達到線纜長度20公里以上，主要由線纜接地電阻與線纜電阻決定。
帶電識別：線圈可檢測回路電阻為0Ω～200Ω的脈沖信號；檢測回路電阻為200Ω時，一般可以達到線纜長度0-10公里
抗干擾能力：1dB檔：Max 150A/50Hz
10dB檔：Max 100A/50Hz
20dB檔：Max 50A/50Hz
30dB檔：Max 40A/50Hz
信號采樣率：自適應，最大819.2KHz
鎧裝破損模式：有
結果顯示周期：約2次/秒
自動關機：無操作無輸入30分鐘后，儀表自動關機，以節省電量
當電池電量過低時，儀表將自動關機
固件更新：支持，通過USB更新
充 電 器：5V 充電器
充電接口：USB充電接口
工作溫濕度：-10℃～40℃；80%Rh以下
存放溫濕度：-10℃~50℃，≤95％RH, 無結露
接收機質量：柔性電流鉗112g；接收機405g(帶電池)
耐 壓：AC2000V/rms(外殼前后兩端之前)
